Evidenziare:
Macchina AOI per ispezione ottica automatizzata
, TR7700 SIII SMT AOI Machine
, Macchina AOI ultra SMT
Automazione dell'ispezione ottica (AOI) TR7700 SIII Ultra SMT AOI Machine.
Specificità:
| Sistema ottico |
|
| Metodo di imaging |
Imaging dinamico |
| Fotocamera superiore |
Fotocamera a colori ad alta velocità da 4 MP / 9 MP / 12 MP |
| Camera angolare |
N/A |
| Risoluzione delle immagini |
5.5 μm, 6 μm, 10 μm, 15 μm (impostazione di fabbrica) |
| Illuminazione |
LED multifase RGB+W |
| Tecnologia 3D |
Sensore laser 3D (facoltativo) |
| Distanza massima 3D |
N/A |
| Prestazioni di ispezione |
|
| Velocità di immagine |
4 MP@ 10 μm: fino a 60 cm2/sec |
| 4 MP@ 15 μm: fino a 120 cm2/sec |
| 9 MP@ 10 μm: fino a 80 cm2/sec |
| 12 MP@ 5,5 μm: fino a 32 cm2/sec |
| 12 MP@ 6 μm: fino a 37 cm2/sec |
| Tavola di movimento e controllo |
|
| Controllo dell'asse X |
Servo a sfera + servo a corrente alternata con regolatore di movimento |
| Controllo dell'asse Y |
Servo a sfera + servo a corrente alternata con regolatore di movimento |
| Controllo dell'asse Z |
Servo a sfera + servo a corrente alternata con regolatore di movimento |
| Risoluzione dell'asse X-Y |
1 μm |
| Trattamento del consiglio |
|
| Dimensione massima del PCB |
TR7700 SIII Ultra: 510 x 460 mm |
| |
| TR7700 SIII Ultra DL: 510 x 310 mm x 2 corsie, 510 x 590 mm x 1 corsia |
| Spessore del PCB |
0.6-5 mm |
| Peso massimo del PCB |
3 kg, facoltativo: 5 kg |
| Disponibilità superiore |
25 mm, facoltativo: 48 mm |
| Disponibilità di fondo |
40 mm |
| Distanza libera dei bordi |
Opzionale: 4 mm / 5 mm |
| Convogliatore |
Altezza in linea: 880 ️ 920 mm |
| |
| * Opzionale: 940-965 mm (compatibile con SMEMA) |
| Funzioni di ispezione |
|
| Componente |
Mancanza |
| Tombstoning |
| Pubblicazioni pubblicitarie |
| Polarità |
| Rotazione |
| Sottotitoli |
| Marcatura errata (OCV) |
| Difettoso |
| Sotto il naso |
| Componente extra |
| Materiale estraneo |
| Saldatura |
Soldi in eccesso |
| Saldatura insufficiente |
| Collegamento |
| Pini per buchi |
| Piombo sollevato |
| Il dito d'oro |
| Graffi/contaminazione |
| Dimensioni |
|
| WxDxH |
TR7700 SIII Ultra: 1100 x 1720 x 1710 mm |
| TR7700 SIII Ultra DL: 1365 x 1720 x 1710 mm |
| |
| Nota: esclusa la torre di segnalazione, altezza della torre di segnalazione 515 mm |
| Peso |
TR7700 SIII Ultra: 940 kg |
| TR7700 SIII Ultra DL: 960 kg |
Altre macchine:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

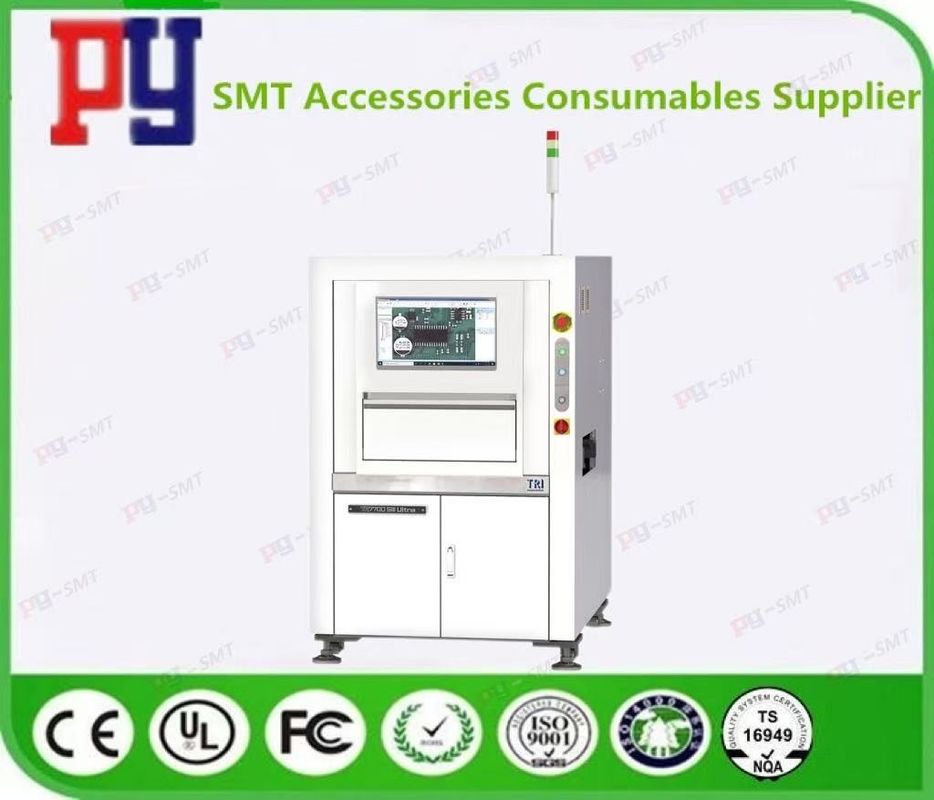

TR7700 SIII Ultra immagine:
