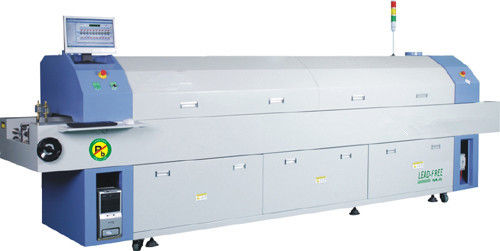

Forno senza piombo di riflusso dell'azoto con tecnologia riscaldamenta di brevetto di SMT del CAVO

tecnologia riscaldamenta dell'azoto di riflusso del forno del CAVO di brevetto senza piombo di SMT

Caratteristiche di prodotto:

La macchina adotta il metodo di riscaldamento del bordo importato del riscaldamento con anche la temperatura e il efficency della compensazione dell'alto calore, è particolarmente adatto a venduto a delle componenti di BGA CSP.
La progettazione della ruota di vento di brevetto può assicurare che velocità del vento di velocità del vento possa essere regolata dalla conversione di frequenza.
Tutta la zona di temperatura applica i comandi didependent coercitivi di PID dei cicli e su e giù stile del riscaldamento, che rendono la temperatura del forno accurata con grande capacità termica.
Il riscaldamento è rapido, prende il calore del Ti di meno di 30 minuti dalla temperatura normale alla temperatura di lavoro.
Il potere dal motore ad alta velocità ad alta temperatura importato con alta qualità, vento caldo creato è stabile senza la vibrazione ed il rumore.
La copertura superiore del forno è sollevata dell'aspa, della cassaforte e del credibie elettrici.
Il trasportatore parallelo in fase delle catene e della maglia che adotta il punto meno regolamento della velocità.
La pista è fatta della lega di alluminio speciale con alta accuratezza di rigidità ed il sistema di riempimento lubrican a catena di intensitymauto.
Funzione spenta di protezione di UPS che assicura l'uscita normale del bordo del PWB senza danno dopo che il potere è disinserito.
Il sistema di controllo potente del software di programmazione, può individuare la temperatura online del PWB e può l'analisi, risparmi e scrivere a macchina
curve di dati.
Il protocollo di MODBUS è adottato in PC e la comunicazione dello SpA funziona stabile senza fermata del sistema.
Automaticamente il monitoraggio e visualizzare la condizione di lavoro del forno il parametro del forno possono essere modificati in qualsiasi momento.
Progettazione speciale della lega per saldatura, migliore risparmio di temperatura, consumo di energia più basso nello stesso campo.
Costringa il raffreddamento ad acqua rapidamente e perfino, la velocità può essere controllata dalla conversione di frequenza, nessuna temperatura rilegata che fa
punto saldato regolare e brillante.
Il flussometro dell'azoto gli permette di conoscere in qualunque momento il cambiamento continuo dell'azoto.
Rapidamente estraendo ossigeno ed incaricando dell'azoto che può fornire facilmente l'azoto di elevata purezza.
Anti tecnologia della perdita dell'azoto verticale per impedire la colatura dell'azoto.

TOP7720N di modello TOP8820N TOP1020N
Parte del riscaldamento dei parametri
Zona Top7/Bottom7 Top8 /Bottom8 Top10/Bottom10 del riscaldamento
Lunghezza 2625mm di zona del riscaldamento 3000mm 3750mm
Quantità Top2/Bottom2 di zona di raffreddamento
Sistema di trasportatore
Larghezza massima del tipo tipo 450mm della ferrovia del PWB della cinghia di 400mmMesh
Gamma di adeguamento della ferrovia 50-400mm
Direzione L→R (R→L) del trasportatore
Tipo di fissazione di ferrovia della parte anteriore della ferrovia riparata (opzione: Ferrovia posteriore riparata)
Maglia 880±20mm, Chain900±20mm di altezza di sollevamento
Tipo Chaim+Mesh del trasportatore
Velocità 300-2000mm/Min del trasportatore
Sistema di controllo
Fase 5 Wores (380V 50/60Hz) di potere 3
Il potere di inizia su 38Kw 45Kw 58Kw
Operazione Approx.10Kw Approx.12Kw Approx.15Kw
Min circa 20 di tempo di surriscaldamento
gamma di carattere ature-350℃ della stanza del controllo della temperatura
Controllo a circuito chiuso di PID del computer pieno del controllo della temperatura, azionamento di SSR
LCD PC+PLC del controllo della temperatura
Controllo della temperatura Accurcy ±1℃
PWB di distribuzione ±1-2℃ di errore di temperatura
Norma di metodo di raffreddamento: Tipo ad aria forzata (opzione: Acqua refrigeratore)
Allarme anormale impiegati (extri-alto/Supplemento-bassi) di AbnormalTemperature
Luce della torre dell'allarme caduta bordo: Riscaldamento giallo; Verde-normale; Rosso-anormale
Dimensione a macchina & peso
Peso approssimativo Approx.2000Kg Approx.2200Kg Approx.2500Kg
Dimensione (millimetro) L×W×H L49000×W1400×H1600 L5200×W1400×H1600 L6000×W1400×H1600
Volumi 10 dello scarico cubici/canale 180MM di min 2
Parti dell'azoto
Cambiamento continuo di /Nitrogen del sistema dell'azoto (RFN-820): densità dell'ossigeno 20-30m3/hour: 500-800ppm
Potere esterno del sistema di raffreddamento ad acqua: velocità di raffreddamento 3P: ≥6℃sec
