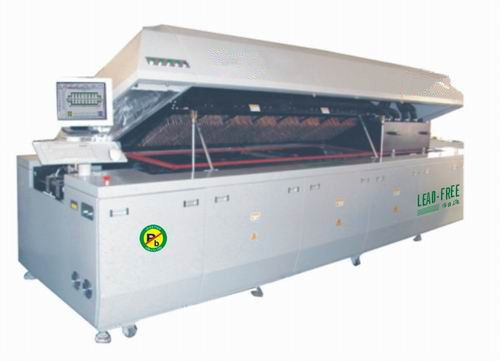

Forno senza piombo di riflusso dell'azoto di SMT dell'Assemblea di zone automatiche dell'attrezzatura 10

Tecnologia riscaldamenta di 10 zone dell'azoto di riflusso del forno del CAVO di brevetto senza piombo automatico di SMT

1. PC di Lenovo, sistema di esercizio delle finestre 7, schermo Cinese-inglese dell'interfaccia.

i dati di produzione 2.All saranno automaticamente di sostegno, che sono adatte a gestione ISO9000.

diagnosi 3.Fault, allarme dell'esposizione e lista intelligenti fuori.

l'efficienza di trasferimento del calore 4,15% è stata migliorata, che è più adatta a processo SENZA PIOMBO della saldatura.

la ferrovia 5.Guide è con il trattamento termico speciale, è dura a non in forma.

l'attaccatura della conduttura 6.The è rinforzata, che può evitare deformare ed il blocco del PWB.

7. Controllo dello SpA di Siemens, più durevole e stabile.

8.The la maggior parte del forno economizzatore d'energia di riflusso

Caratteristiche di prodotto:

La macchina adotta il metodo di riscaldamento del bordo importato del riscaldamento con anche la temperatura e il efficency della compensazione dell'alto calore, è particolarmente adatto a venduto a delle componenti di BGA CSP.
La progettazione della ruota di vento di brevetto può assicurare che velocità del vento di velocità del vento possa essere regolata dalla conversione di frequenza.
Tutta la zona di temperatura applica i comandi didependent coercitivi di PID dei cicli e su e giù stile del riscaldamento, che rendono la temperatura del forno accurata con grande capacità termica.
Il riscaldamento è rapido, prende il calore del Ti di meno di 30 minuti dalla temperatura normale alla temperatura di lavoro.
Il potere dal motore ad alta velocità ad alta temperatura importato con alta qualità, vento caldo creato è stabile senza la vibrazione ed il rumore.
La copertura superiore del forno è sollevata dell'aspa, della cassaforte e del credibie elettrici.
Il trasportatore parallelo in fase delle catene e della maglia che adotta il punto meno regolamento della velocità.
La pista è fatta della lega di alluminio speciale con alta accuratezza di rigidità ed il sistema di riempimento lubrican a catena di intensitymauto.
Funzione spenta di protezione di UPS che assicura l'uscita normale del bordo del PWB senza danno dopo che il potere è disinserito.
Il sistema di controllo potente del software di programmazione, può individuare la temperatura online del PWB e può l'analisi, risparmi e scrivere a macchina
curve di dati.
Il protocollo di MODBUS è adottato in PC e la comunicazione dello SpA funziona stabile senza fermata del sistema.
Automaticamente il monitoraggio e visualizzare la condizione di lavoro del forno il parametro del forno possono essere modificati in qualsiasi momento.
Progettazione speciale della lega per saldatura, migliore risparmio di temperatura, consumo di energia più basso nello stesso campo.
Costringa il raffreddamento ad acqua rapidamente e perfino, la velocità può essere controllata dalla conversione di frequenza, nessuna temperatura rilegata che fa
punto saldato regolare e brillante.
Il flussometro dell'azoto gli permette di conoscere in qualunque momento il cambiamento continuo dell'azoto.
Rapidamente estraendo ossigeno ed incaricando dell'azoto che può fornire facilmente l'azoto di elevata purezza.
Anti tecnologia della perdita dell'azoto verticale per impedire la colatura dell'azoto.

W7720 di modello W8820

W1020
Struttura di zona

Parte del riscaldamento dei parametri Top7/Bottom7 Top8 /Bottom8 Top10/Bottom10
Lunghezza 2625mm di zona del riscaldamento 3000mm 3750mm
Numero delle zone di raffreddamento Top1/Bottom1
Parte di trasporto dei parametri
Larghezza massima del tipo tipo 420mm della ferrovia del PWB della cinghia della maglia di 350mm
Gamma di adeguamento della ferrovia 50-350mm
Direzione L→R (R→L) del trasportatore
Tipo di fissazione di ferrovia della parte anteriore della ferrovia riparata (opzione: Ferrovia posteriore riparata)
Maglia 880±20mm, Chain900±20mm di velocità del trasportatore
Tipo Chaim+Mesh del trasportatore
Velocità 200-2000mm/Min del trasportatore
Parte di controllo dei parametri
Fase 5 Wores (380V 50/60Hz) di alimentazione 3
Potere normale 33Kw 38Kw 46Kw
Iniziare potere Approx.8Kw Approx.9.5Kw Approx.11Kw
Tempo 20MIN di surriscaldamento
Carattere temporaneo ature-350℃ della stanza della gamma
Controllo a circuito chiuso di PID del computer pieno del controllo della temperatura (strumento), azionamento di SSR
LCD PC+PLC del controllo della temperatura
Controllo della temperatura Accurcy ±1℃
PWB di distribuzione ±1-2℃ di errore di temperatura
Norma di metodo di raffreddamento: Tipo ad aria forzata (opzione: Acqua refrigeratore)
Luce della torre dell'allarme caduta bordo: Riscaldamento giallo; Verde-normale; Rosso-anormale
Allarme anormale impiegati (extri-alto/Supplemento-bassi) di AbnormalTemperature
Parametri del corpo
Peso approssimativo Approx.1400Kg Approx.1600Kg Approx.2000Kg
Dimensione (millimetro) L×W×H LL4650×W1200×H1450 LL5000×W1200×H1450 L5700×W1200×H1450
Volume 10M3/min 2Exhausts ¢180MM dello scarico
