Evidenziare:
TR7700QB SII SMT AOI Machine
, Macchina SMT AOI TR7700QB SII
, Controllo ottico automatizzato (AOI) TR7700QB SII
Automatic Optical Inspection (AOI) TR7700QB SII SMT AOI Machine.
Specificità:
| Sistema ottico |
|
| Metodo di imaging |
Fermo e va |
| Fotocamera |
Fotocamera ad alta velocità da 12 MP |
| Camera angolare |
N/A |
| Risoluzione delle immagini |
15 μm |
| Illuminazione |
LED a colori veri multifase |
| Tecnologia 3D |
Proiettori quad digitali |
| Distanza massima 3D |
20 mm |
| Prestazioni di ispezione |
|
| Velocità di immagine |
57 cm2/sec |
| * A seconda della distribuzione dei componenti |
| Tavola di movimento e controllo |
|
| Controllo dell'asse X |
Servo a sfera + servo a corrente alternata con regolatore di movimento |
| Controllo dell'asse Y |
Servo a sfera + servo a corrente alternata con regolatore di movimento |
| Controllo dell'asse Z |
Servo a sfera + servo a corrente alternata con regolatore di movimento |
| Risoluzione dell'asse X-Y |
1 μm con codificatore lineare |
| Trattamento del consiglio |
|
| Dimensione massima del PCB |
510 x 510 mm |
| Spessore del PCB |
0.6 - 6 mm |
| Peso massimo del PCB |
3 kg, facoltativo: 5 kg |
| Disponibilità superiore |
100 mm |
| Disponibilità di fondo |
40 mm |
| Distanza libera dei bordi |
3 mm, facoltativo: 5 mm |
| Convogliatore |
Altezza in linea: 830 - 870 mm |
| |
| * Opzionale: 900 mm |
| Funzioni di ispezione |
|
| Componente |
Mancanza, Tombstoning, Billboarding, Polarità, Rotation, Shift, Wrong Marking (OCV), difettoso, inverso verso il basso, componente extra, materiale estraneo, componente sollevato, ponte, altezza del perno |
| THT difetti |
Mancanza, posizione, difetti di saldatura, buco di pin, buco di soffiatura, altezza del pin, angolo del pin, spostamento del pin, ponte, bagnamento |
| Saldatura |
Altezza del filetto di saldatura, percentuale di volume di saldatura, eccedenza di saldatura, insufficienza di saldatura, ponteggio, perni per fori, piombo sollevato, graffi/contaminazione da dito d'oro |
| Dimensioni |
|
| WxDxH |
1100 x 1730 x 1585 mm |
| |
| Nota: esclusa la torre di segnalazione, altezza della torre di segnalazione 515 mm |
| Peso |
1030 kg |
Altre macchine:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

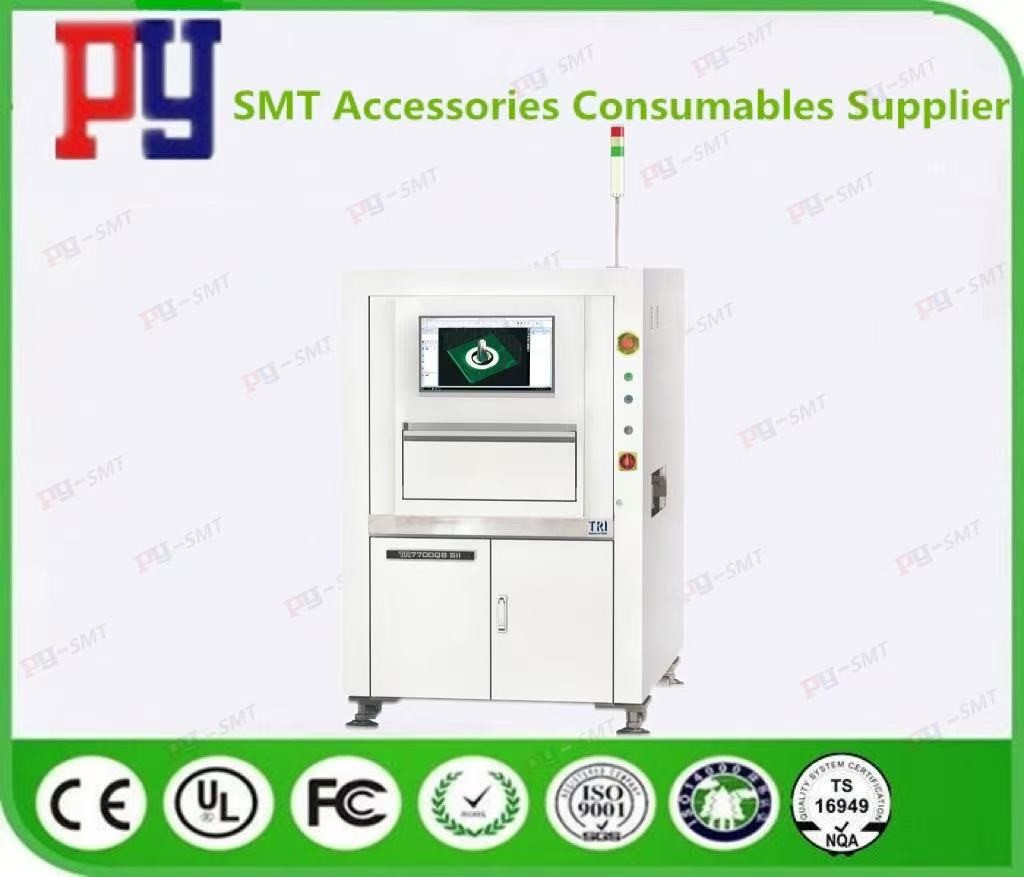

Immagine TR7700QB SII:
I nostri servizi
Servizio professionale
PY vi offrirà le macchine e gli accessori SMT nuovi e usati più vantaggiosi per fornire un servizio post-vendita completo e di prima classe.
Servizi di riparazione
I tecnici professionisti proteggono la qualità dei prodotti.
Dopo la riparazione viene offerto un periodo di garanzia della qualità.
Qualità superiore
PY ripagherà la fiducia dei clienti nuovi e vecchi con prodotti di qualità superiore, prezzi più convenienti e supporto tecnico completo.
Imballaggio
1. scatola di cartone/ custodia di legno/ pacchetto secondo il cliente richiesto.
2L'imballaggio è molto sicuro e resistente, garantiamo che il prodotto vi sarà consegnato in buone condizioni.
Trasporti marittimi
1. Invieremo i prodotti al luogo designato da FedEx / UPS / DHL / EMS in tempo.
2Se avete bisogno di utilizzarlo urgentemente, possiamo anche organizzare il trasporto aereo e marittimo per voi per garantire la consegna sicura e puntuale delle merci alle vostre mani.
Se avete bisogni speciali, vi preghiamo di avvisarci subito!
FAQ:
D: Quanto tempo avete per consegnare?
A: abbiamola cooperazione con Fedex, TNT e DHL. È spedito direttamente da Shenzhen. Il tempo è veloce. Se è in magazzino, di solito sono 3 giorni. Se non c'è magazzino, viene calcolato per quantità.
D: Che mi dici della qualità dei nostri pezzi di ricambio?
R: Esportiamo in Europa e negli Stati Uniti da anni, la qualità è il fattore principale di cui ci preoccupiamo.
Q.Perché scegliere PY?
R: Prodotti di alta qualità a prezzi ragionevoli, spedizione rapida.
B: Buona formazione tecnica e supporto tecnico
C: Comunicazione e supporto professionale per le imprese internazionali
D: Opzioni professionali per il trasporto internazionale
E: fornitore di marchi affidabili.
