Ispezione ottica automatizzata di precisione
, Esclusivo controllo ottico automatizzato garantito
, AOI TR7500QE Plus
Controllo ottico automatizzato per macchine SMT (AOI) TR7500QE Plus
Specificità:
| Sistema ottico |
|
| Metodo di imaging |
Fermo e va |
| Fotocamera superiore |
Fotocamera ad alta velocità da 12 MP |
| Camera angolare |
4 Fotocamere ad angolo |
| Risoluzione delle immagini |
10 μm, 12 μm *, 15 μm (impostazione di fabbrica) |
| |
| * Disponibile per TR7500QE Plus |
| Illuminazione |
LED multifase a colori veri, illuminazione coassiale |
| Tecnologia 3D |
Proiettori di disegni digitali |
| Distanza massima 3D |
40 mm |
| Prestazioni di ispezione |
|
| Velocità di immagine |
@ 10 μm: 25 cm2/sec |
| @ 12 μm: 37 cm2/sec |
| @ 15 μm: 57 cm2/sec |
| Tavola di movimento e controllo |
|
| Controllo dell'asse X |
Servo a sfera + servo a corrente alternata con regolatore di movimento (motore lineare opzionale) |
| Controllo dell'asse Y |
Servo a doppia spinta a sfera + servo a corrente alternata con controller di movimento |
| Controllo dell'asse Z |
Servo a sfera + servo a corrente alternata con regolatore di movimento |
| Risoluzione dell'asse X-Y |
1 μm |
| Trattamento del consiglio |
|
| Dimensione massima del PCB |
TR7500QE Plus: 510 x 510 mm |
| TR7500QE Plus DL: 510 x 310 mm x 2 corsie, 510 x 590 mm x 1 corsia |
| Spessore del PCB |
0.5 - 6 mm |
| Peso massimo del PCB |
Opzione: 4 kg / 5 kg |
| Disponibilità superiore |
50 mm |
| Disponibilità di fondo |
40 mm |
| Distanza libera dei bordi |
Opzionale: 4 mm / 5 mm |
| Convogliatore |
Altezza in linea: 880 ️ 920 mm |
| Funzioni di ispezione |
|
| Componente |
Mancanza, Tombstoning, Billboarding, Polarità, Rotation, Shift, Wrong Marking (OCV), difettoso, inverso, componente extra, materiale estraneo |
| Saldatura |
Altezza del filetto di saldatura, percentuale di volume di saldatura, eccedenza di saldatura, insufficienza di saldatura, ponteggio, perni per fori, piombo sollevato, graffi/contaminazione da dito d'oro |
| Dimensioni |
|
| WxDxH |
TR7500QE Plus: 1100 x 1730 x 1700 mm |
| TR7500QE Plus DL: 1100 x 2005 x 1700 mm |
| TR7500L QE Plus: 1365 x 1865 x 1700 mm |
| |
| Nota: esclusa la torre di segnalazione, altezza della torre di segnalazione 520 mm |
| Peso |
TR7500QE Plus: 920 kg |
| TR7500QE più DL: 1040 kg |
| TR7500L QE Plus: 1035 kg |
Altre macchine:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

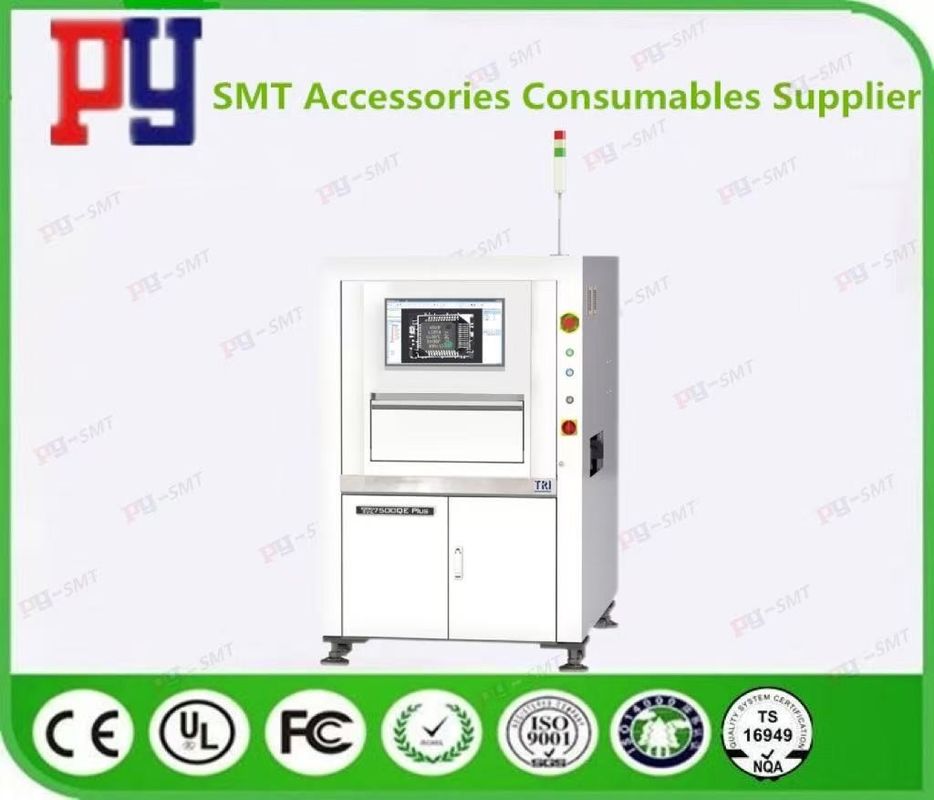

TR7500QE Plus foto:
