Evidenziare:
Equipaggiamento di assemblaggio AOI SMT
, Macchina SMT per ispezione ottica automatizzata
, TR7700QH SII SMT Machine

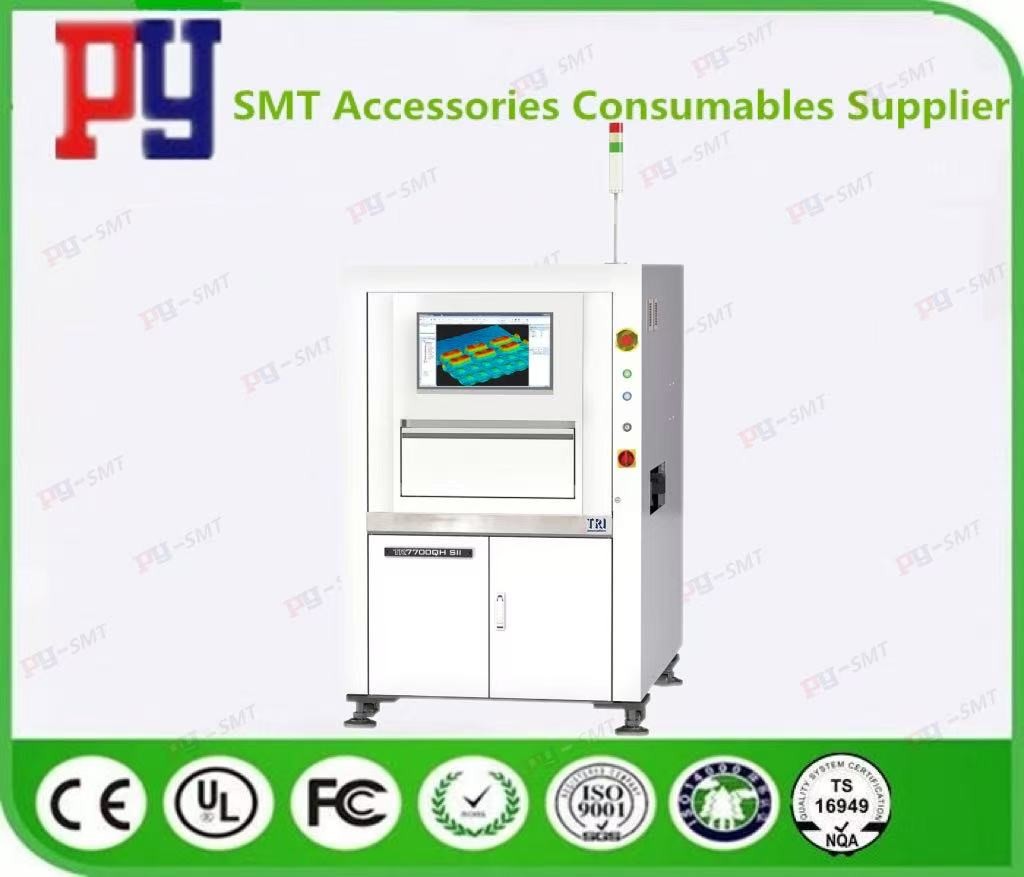

Controllo ottico automatizzato (AOI) TR7700QH SII.
Specificità:
| Sistema ottico |
|
| Metodo di imaging |
Fermo e va |
| Fotocamera superiore |
Fotocamera ad alta velocità da 12 MP / 21 MP |
| Camera angolare |
N/A |
| Risoluzione delle immagini |
12 μm, 15 μm, 18 μm (impostazione di fabbrica) |
| |
| * 18 μm sono disponibili per TR7700QH SII, 12 μm sono disponibili per |
| TR7700QH SII & TR7700QH SII DL |
| Illuminazione |
LED a colori veri multifase |
| Tecnologia 3D |
Proiettori quad digitali |
| Distanza massima 3D |
40 mm |
| Prestazioni di ispezione |
|
| Velocità di immagine |
12 MP@ 18 μm: 70 cm2/sec |
| 21 MP@ 12 μm: 60 cm2/sec |
| 21 MP@ 15 μm: 80 cm2/sec |
| Tavola di movimento e controllo |
|
| Controllo dell'asse X |
Servo a sfera + servo a corrente alternata con regolatore di movimento |
| Controllo dell'asse Y |
Servo a sfera + servo a corrente alternata con regolatore di movimento |
| Controllo dell'asse Z |
Servo a sfera + servo a corrente alternata con regolatore di movimento |
| Risoluzione dell'asse X-Y |
1 μm |
| Trattamento del consiglio |
|
| Dimensione massima del PCB |
TR7700QH SII: 510 x 510 mm |
| TR7700QH SII DL: 510 x 310 mm x 2 corsie, 510 x 590 mm x 1 corsia |
| TR7700L QH SII: 765 x 610 mm |
| Spessore del PCB |
0.6-5 mm |
| Peso massimo del PCB |
TR7700QH SII (DL): 3 kg. Facoltativo: 5 kg |
| TR7700L QH SII: 3 kg. Opzionale: 5 kg / 12 kg |
| Disponibilità superiore |
50 mm |
| Disponibilità di fondo |
40 mm |
| Distanza libera dei bordi |
TR7700QH SII (DL): 3 mm. Opzionale: 4 mm / 5 mm |
| TR7700L QH SII: 3 mm. Opzionale: 5 mm |
| Convogliatore |
Altezza in linea: 880 ∼ 920 mm, opzionale: 925-965 mm |
| |
| * Compatibile con SMEMA |
| Funzioni di ispezione |
|
| Componente |
Mancanza, Tombstoning, Billboarding, Polarità, Rotation, Shift, Wrong Marking (OCV), difettoso, a testa in giù, componente extra, materiale estraneo, componente sollevato |
| Saldatura |
Altezza del filetto di saldatura, percentuale di volume di saldatura, eccedenza di saldatura, insufficienza di saldatura, ponteggio, perni per fori, piombo sollevato, graffi/contaminazione da dito d'oro |
| Dimensioni |
|
| WxDxH |
TR7700QH SII: 1100 x 1730 x 1700 mm |
| TR7700QH SII DL: 1100 x 2005 x 1700 mm |
| TR7700L QH SII: 1365 x 1865 x 1700 mm |
| |
| Nota: esclusa la torre di segnalazione, altezza della torre di segnalazione 520 mm |
| Peso |
TR7700QH SII: 920 kg |
| TR7700QH SII DL: 1020 kg |
| TR7700L QH SII: 1035 kg |
Altre macchine:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |
TR7700QH SII immagine:
