SMT Machine 3D Solder Paste Inspection (SPI) TR7007Q Plus per risultati di precisione
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Condizione | Nuovo/usato | velocità | Alta velocità |
|---|---|---|---|
| Qualità | Eccellente. | Numero della parte | TR7007Q Plus |
| Stoccaggio | Con scorte | Precisione | Alte precisioni |
| Evidenziare | 3D SPI SMT Machine,Macchina SMT per l'ispezione della pasta di saldatura 3D,TR7007Q Plus SMT Machine |
||
Descrizione di prodotto
SMT Machine 3D Solder Paste Inspection (SPI) TR7007Q Plus.
Specificità:
| Sistema ottico | |
| Metodo di imaging | Imaging stop-and-go |
| Fotocamera | 4 Mpix o 12 Mpix (impostazione di fabbrica) |
| Risoluzione delle immagini | 5.5 μm, 6 μm, 10 μm, 15 μm (impostazione di fabbrica) |
| Illuminazione | Luci 2D migliorate (RGB+W) |
| Tecnologia 3D | Modello di frangia digitale a 4 vie |
| Campo visivo | 4 MP Camera Link- |
| @ 10 μm: 20,3x20,3 mm | |
| @ 15 μm: 30,5x30,5 mm | |
| 12 MP Camera Link- | |
| @ 5,5 μm: 22,5x16,5 mm | |
| @ 10 μm: 40,6x30,7 mm | |
| @ 15 μm: 61x46 mm | |
| 12 MP CoaXPress- | |
| @ 6 μm: 24,3x18,4 mm | |
| @ 10 μm: 40,6x30,7 mm | |
| @ 15 μm: 61x46 mm | |
| Prestazioni di ispezione | |
| Velocità di immagine | 4 MP Camera Link: fino a 3 FOV/sec |
| 12 MP Camera Link: fino a 1,8 FOV/sec | |
| 12 MP CoaXPress: fino a 2,6 FOV/sec | |
| Risoluzione dell'altezza | @10 μm/15 μm: 0,45 μm |
| @5,5 μm/6 μm: 0,22 μm | |
| Altezza massima della saldatura | @10 μm/15 μm: 420 μm/750 μm |
| @5,5 μm/6 μm: 210 μm/310 μm | |
| * su Calibrazione Target | |
| Tavola di movimento e controllo | |
| Controllo dell'asse X | Serratura a sfera + regolatore di movimento EtherCAT |
| Controllo dell'asse Y | Serratura a sfera + regolatore di movimento EtherCAT |
| Controllo dell'asse Z | Serratura a sfera + regolatore di movimento EtherCAT |
| Risoluzione dell'asse X-Y | 0.5 μm |
| Risoluzione dell'asse Z | 1 μm |
| Trattamento del consiglio | |
| Dimensione massima del PCB | TR7007Q Plus:@5,5 μm, 6 μm - 400 x 330 mm, @10 & 15 μm - 510 x 460 mm |
| TR7007Q Plus DL:@10 μm, 15 μm - 510x310 mm x 2 corsie, 510x590 mm x 1 corsia | |
| TR7007LQ Plus:@6 μm, 10 μm, 15 μm - 765 x 610 mm | |
| Spessore del PCB | 0.6 - 5 mm |
| Peso massimo del PCB | 3 kg, facoltativo: 5 kg |
| Disponibilità superiore | @5,5 μm, 6 μm: 25 mm; @10 μm, 15 μm: 50 mm |
| Disponibilità di fondo | 40 mm |
| Distanza libera dei bordi | 3 mm |
| Altezza del trasportatore | 880 920 mm |
| * Compatibile con SMEMA | |
| Funzioni di ispezione | |
| Difetti | Insufficiente pasta |
| Paste eccessive | |
| Deformità di forma | |
| Mancano la pasta e il ponte | |
| Misurazione | Altezza |
| Area | |
| Volume | |
| Compensazione | |
| Dimensioni | |
| WxDxH | TR7007Q Plus: 1000 x 1400 x 1650 mm |
| TR7007Q Plus DL: 1000 x 1500 x 1650 mm | |
| TR7007LQ Plus: 1365 x 1720 x 1710 mm | |
| Nota: esclusa la torre di segnalazione, altezza della torre di segnalazione 515 mm | |
| Peso | TR7007Q Plus: 775 kg |
| TR7007Q Plus DL: 825 kg | |
| TR7007LQ Plus: 982 kg |
Altre macchine:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

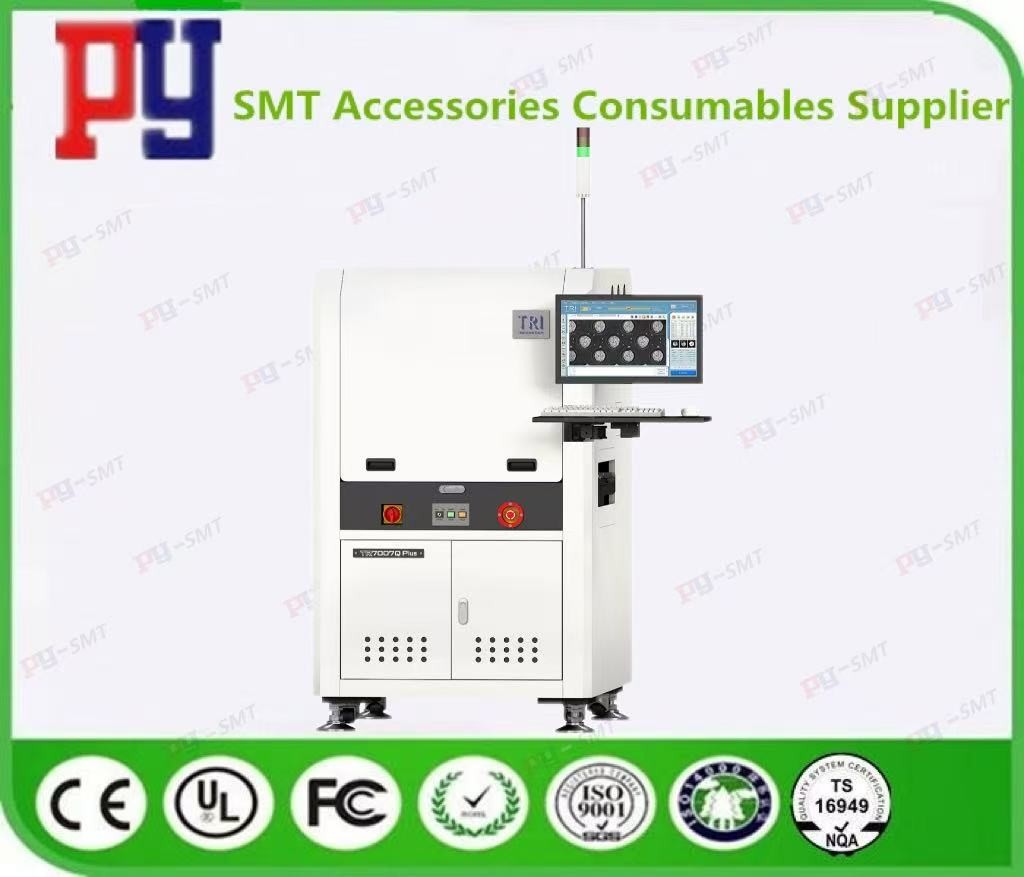

TR7007Q Plus foto:
