Evidenziare:
Attrezzature di assemblaggio SMT 3D SPI
, TR7007Q SII SMT Machine
, Macchina SMT per l'ispezione della pasta di saldatura 3D

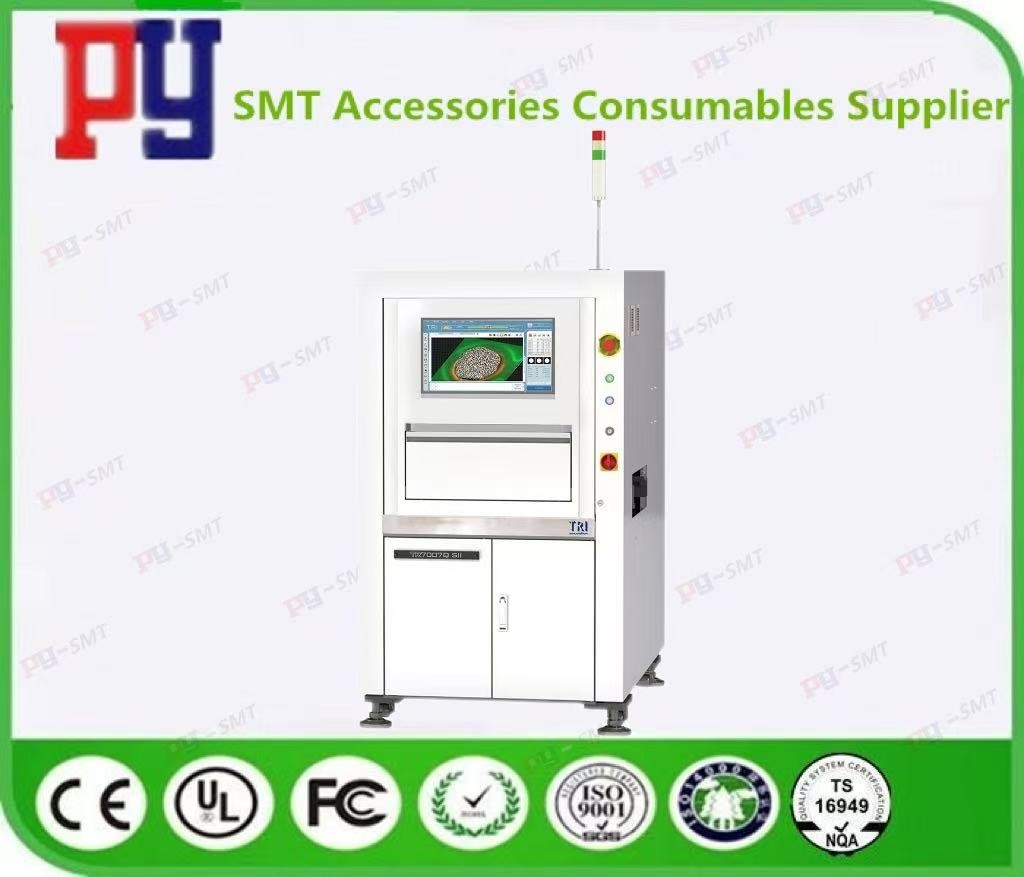

SMT Machine 3D Solder Paste Inspection (SPI) TR7007Q SII.
Specificità:
| Sistema ottico |
|
| Metodo di imaging |
Imaging stop-and-go |
| Fotocamera |
21 Mpix |
| Risoluzione delle immagini |
9.8 μm, 15 μm (impostazione di fabbrica) |
| Illuminazione |
Luce 2D ad ampio spettro (RGB+W), illuminazione coassiale |
| Tecnologia 3D |
Modello di frangia digitale a 4 vie |
| Campo visivo |
21 Mpix@ 9,8 μm: 50,30 x 40,24 mm |
| 21 Mpix@ 15 μm: 76,8 x 61,4 mm |
| Prestazioni di ispezione |
|
| Velocità di immagine |
21 Mpix@ 9,8 μm: 2,6 FOV/sec |
| 21 Mpix@ 15 μm: 2,3 FOV/sec |
| Risoluzione dell'altezza |
21 Mpix@ 9,8 μm: 0,4 μm |
| 21 Mpix@ 15 μm: 0,454 μm |
| Altezza massima della saldatura |
21 Mpix@ 9,8 μm: 420 μm |
| 21 Mpix@ 15 μm: 470 μm |
| * su Calibrazione Target |
| Tavola di movimento e controllo |
|
| Controllo dell'asse X |
Vettore a sfera + servo CA con regolatore di movimento EtherCAT |
| Controllo dell'asse Y |
Vettore a sfera + servo CA con regolatore di movimento EtherCAT |
| Controllo dell'asse Z |
Vettore a sfera + servo CA con regolatore di movimento EtherCAT |
| Risoluzione dell'asse X-Y |
0.1 μm |
| Risoluzione dell'asse Z |
0.1 μm |
| Trattamento del consiglio |
|
| Dimensione massima del PCB |
TR7007Q SII: 510 x 460 mm |
| TR7007Q SII: DL: 510x310 mm x 2 corsie, 510x590 mm x 1 corsia |
| TR7007LQ SII: 765 x 610 mm |
| Spessore del PCB |
0.6 - 5 mm |
| Peso massimo del PCB |
TR7007Q SII (DL): 3 kg. Facoltativo: 5 kg |
| TR7007LQ SII: 3 kg, facoltativo: 5 kg / 12 kg |
| Disponibilità superiore |
TR7007Q SII (DL): 25 mm, TR7007LQ SII: 50 mm |
| Disponibilità di fondo |
40 mm |
| Distanza libera dei bordi |
Opzionale: 4 mm / 5 mm |
| Altezza del trasportatore |
880 920 mm |
| * Compatibile con SMEMA |
| Funzioni di ispezione |
|
| Difetti |
Insufficiente pasta |
| Paste eccessive |
| Deformità di forma |
| Mancano la pasta e il ponte |
| Misurazione |
Altezza |
| Area |
| Volume |
| Compensazione |
| Dimensioni |
|
| WxDxH |
TR7007Q SII: 1000 x 1480 x (@9,8 μm: 1650 mm, @15 μm: 1700 mm) |
| TR7007Q SII DL: 1000 x 1750 x (@9,8 μm: 1650 mm, @15 μm: 1700 mm) |
| TR7007LQ SII: 1365 x 1720 x 1710 mm |
| Nota: esclusa la torre di segnalazione |
| Peso |
TR7007Q SII: 795 kg |
| TR7007Q SII DL: 840 kg |
| TR7007LQ SII: 1025 kg |
Altre macchine:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |
TR7007Q immagine SII:
