Profilatore di delineamento astuto termico di profilo KIC K2 di SMT di riflusso dell'attrezzatura senza piombo del forno

Profilatore di delineamento astuto termico di profilo KIC K2 dell'attrezzatura del forno di riflusso di SMT

Profili termici del forno di riflusso della parte e convenientemente di vista sui dispositivi mobili

Incastonatore di profilo di media scadenza della nuova generazione

L'incastonatore di profilo della nuova generazione sostituisce l'ultimo di più vecchi profilatori della tecnologia di KIC

In modo competitivo valutato per il mercato di media scadenza

Hardware compatto e robusto

Il ² di K si adatterà attraverso le camere heated strette trovate spesso nella produzione senza piombo

7 dimensioni dell'unità di TC:

206 x 60 x 17 (millimetro)

Schermo: 302 x 75 x 23 (millimetro)

9 dimensioni dell'unità di TC

206 x 75 x 17 (millimetro)

Schermo: 312 x 90 x 23 (millimetro)

L'hardware durevole ha progettato per resistere agli ambienti di produzione approssimativi

Operazione a sicurezza intrinseca

Inizio automatico quando le temperature sono sotto un innesco specificato “di inizio”, proteggente il ² di K ed assicurante i punti di partenza coerenti ed i profili ripetibili

Hardware progettato per le misure accurate

L'ingegnere fissa la qualità ed i parametri riferiti produttività:

Livello di PWI

Velocità minima/massima permessa del trasportatore

Temperatura di punta massima, ecc.

Ad uso degli operatori, dei tecnici e degli ingegneri del forno di riflusso che hanno bisogno di un profilo del termale del forno di riflusso

Software di messa a punto del forno di riflusso

Il software dell'ottimizzazione di KIC fa una ricerca completa di tutte le combinazioni possibili di temperature di zona del forno e di velocità del trasportatore. Seleziona il forno migliore installato per ogni nuovo prodotto nei secondi

I criteri selezionabili dall'utente di messa a punto mette a fuoco sul posizionamento del profilo verso:

il centro della finestra trattata

velocità massima del trasportatore

uso minimo di elettricità del forno

Analisi istantanea ed obiettiva di profilo

L'indice trattato famoso (PWI) della finestra di KIC spiega come il profilo misura la finestra trattata stabilita, con un singolo numero:

PWI superiore a 100 = profilo da spec.

PWI a 100 = destra di profilo sul limite di spec.

PWI inferiore a 100 = profilo in spec.

PWI a 0 = il centro esatto della finestra trattata

Analisi immediata di profilo

Analisi dell'personale-indipendente ed obiettiva di profilo

I dati periferici di profilo hanno reso visibile

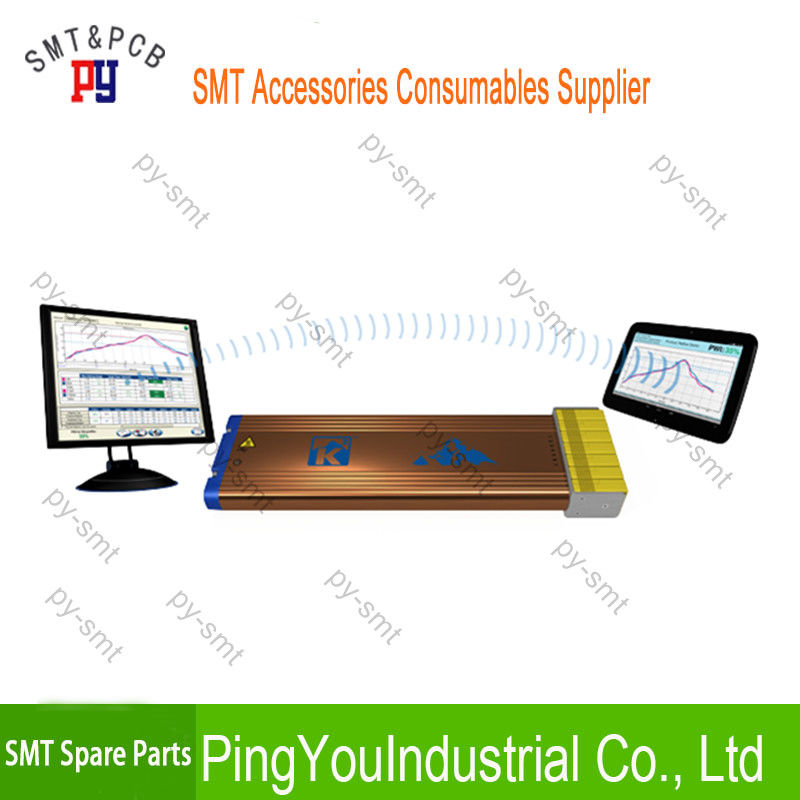

Accedendo al ² di K profili i dati sul PC o sul dispositivo mobile

I dati di profilo possono essere visualizzati in due modi:

Sul PC del forno o sul PC di delineamento

Su un dispositivo mobile autorizzato di Android

Funzione dividente conveniente per i dati selezionati di profilo

Modello di Datalogger: i dati sono scaricati al computer attraverso un cavo di USB dopo il funzionamento

Lo spettatore mobile del profilo di KIC è WiFi
e Bluetooth compatibile.

Nota: Il software di KIC può collegare mediante interfaccia direttamente ad alcuni regolatori del forno, eliminanti l'esigenza dell'entrata di dati del punto vincente manuale. Consulti prego il vostro fornitore del forno per disponibilità. Il software di KIC è dongle protettivo.

Delineamento riduttore ad un numero singolo

Il PWI misura la misura del profilo alla finestra trattata in un modo matematico ed obiettivo usando un singolo numero. Ciò aiuti nell'ottimizzazione del processo dai profili alternativi di paragone e d'allineamento in termini di loro misura alla finestra trattata disponibile. Più basso il PWI, il più efficiente e stabile il processo! (Si veda la scheda di dati di PWI per una spiegazione dettagliata)

Resistenza massima nei minuti alla temperatura specificata

Indice del corredo del ² di K

• Incastonatore di profilo
• Schermo termico
• CD del software
• Dongle di protezione di software
• Cavo di USB (un maschio/mini--b)
• Batterie AAA (6)
• Forbici

• Termocoppie
• Valigia
• Manuale elettronico dell'utente
• Guida elettronica dell'hardware
• Guanti
• Guida introduttiva
• Certificato di calibratura
