Casa > prodotti > SMT PCB Board > Circuito stampato del PWB di PCBA/circuiti ad alta densità per gli elettrodomestici

Circuito stampato del PWB di PCBA/circuiti ad alta densità per gli elettrodomestici

Name: Circuito stampato del PWB di PCBA/circuiti ad alta densità per gli elettrodomestici
Brand: Ping You Industrial Co.,Ltd
SKU: PCBA
Price: 400.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: La Cina

Marca: PY

Numero di modello: PCBA

Termini di pagamento e spedizione

Quantità di ordine minimo: bimettalico

Prezzo: Negoziabile

Imballaggi particolari: Scatola

Capacità di alimentazione: 10000pcs

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione del prodotto

Valutazioni e recensioni

Dettagli del prodotto

Evidenziare:
                                                                                                                                                            Circuiti di HDI, bordo universale del PWB


naunPlace dell'origine::	La Cina	Dettagli d'imballaggio::	Interno: Sotto vuoto
Bordo THK:::	0..5-3.0mm	Esterno::	Scatola di cartone
Materiale::	FR4

naunPlace dell'origine::	La Cina
Dettagli d'imballaggio::	Interno: Sotto vuoto
Bordo THK:::	0..5-3.0mm
Esterno::	Scatola di cartone
Materiale::	FR4

Descrizione del prodotto

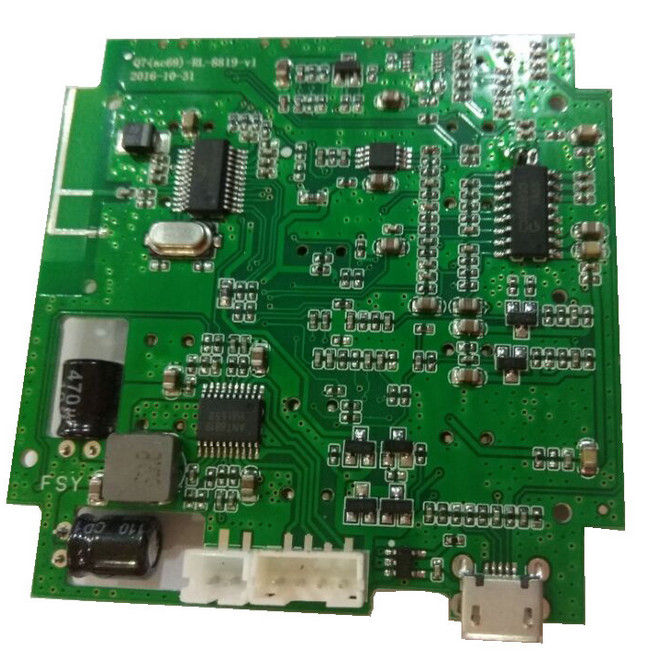

Circuito stampato del PWB di PCBA

Informazioni di società

fornitore professionale di PCBA e del PWB in Cina. È stata fondata nel 2004 e sta specializzandosi nel giacimento del PWB per 10 anni. Con qualità superba e quasi perfetta, siamo preferiti dai compratori tedeschi del PWB. Di conseguenza, la maggior parte dei nostri clienti sono società tedesche.

Scelgaci, scelga la buona qualità!

Circuito stampato del PWB di PCBA/circuiti ad alta densità per gli elettrodomestici 0

Capacità di PCBA

No	Oggetto	Specificazione
1	Tipo di Assemblea	Assemblea di SMT (tecnologia del Superficie-montaggio)
1	Tipo di Assemblea	Assemblea del Attraverso-foro (tecnologia di saldatura del Attraverso-foro)
2	Tipo della lega per saldatura	Pasta solubile in acqua della lega per saldatura, senza piombo
3	Componente	Servizio componente di sourcing
4	Prova	Ict (prova del In-circuito)
4	Prova	FCT (prova funzionale)
5	Min. IC Pitch	0.30mm
6	Pin del piede	COSÌ, CONTENTINO, SOJ, TSOP, TSSOP, QFP, BGA e U-BGA
7	Min. Chip Placement	1005
8	Max. PCB Size	600mm*400mm
9	Min. PCB Thickness	0.35mm
10	Max. BGA Size	74mm*74mm
11	Max. Ball Pitch	1mm-3mm
12	Diametro della sfera massimo	0.4mm-1mm
13	Passo del cavo di QFP	0.38mm-2.54mm
14	Pacchetto	Pacchetto interno: borsa di bolla antistatica
14	Pacchetto	Pacchetto esterno: contenitore di cartone
15	Certificato	Assemblea con l'UL, approvazione del PWB di RoHS

Capacità del PWB

No	Oggetto	Specificazione
1	Strato	1-20 strati
2	Materiale del bordo	Epossidico della fibra di vetro FR4
		FR4 alto Tg (Tg150, Tg160, Tg170, Tg180)
		Bordo di alluminio
3	Rifinitura di superficie	HASL senza piombo
		Oro di immersione, argento di immersione, latta di immersione
		oro galvanico di placcatura, argento galvanico di placcatura
4	Spessore del bordo	0.5mm-3.2mm
5	Spessore di rame	17.5um-105um (0.5-3OZ)
6	Min. Hole Size	0.1mm
7	Linea larghezza minima	0.13mm (5mil)
8	Interlinea minimo	0.13mm (5mil)
9	Colore di Soldermask	Verde, nero, bianco, giallo, blu, ecc.
10	Colore del Silkscreen	Bianco, nero, giallo, verde, ecc.
11	Max. Board Size	1200mm*800mm
12	Tipo del bordo	Rigido, flessibile
13	Fori speciali	Fori ciechi
13	Fori speciali	Fori delle fosse
14	Delineamento	Guida, V tagliato, perforante, smusso
15	Prova	E-prova facendo uso della prova della sonda di volo o dell'adattatore
15	Prova	Ispezione ottica (per trovare ogni difetto minuscolo di PCBs)
16	Standard	Classe 3 di IPC-A-600G (perfezioni o quasi perfezioni)
17	Certificato	UL, RoHS, PORTATA, iso

Servizi di design di Eastwin PCB&PCBA:
- Competenza eccellente in strumenti di progettazione: Allegro, cuscinetti e spedizione del mentore.
- SMT ad alta densità progetta (BGA, uBGA, PCI, PCIE, CPCI…)
- Progettazioni del PWB della flessione di tutte le specie
- Disegni di assemblea completi
- Generazione di dati di prova del In-circuito (Ict)
- Disegni del trapano, del pannello e del ritaglio progettati
- Documenti professionali di montaggio creati

- Il PWB digitale ad alta velocità e a più strati progetta il percorso del bus, paia differenziali, abbinate lunghezze; Progettazione veloce del PWB in 2-3 giorni.
- Il concentrato sul modulo di Wifi di progettazione del PWB, modulo di BLE, GPS che segue i moduli di application.RF, dispositivi di assistenza medica, PWB del LED imbarca.
- Forniamo la progettazione secondo il requisito di cliente e prendiamo la cura per il costo della materia prima all'inizio di progettazione.
- Controllo totale per la progettazione del PWB, dal requisito, disegno schematico, la disposizione del PWB, ispezione di SI/PI/EMI, posizioneremo le edizioni di progettazione nell'elaborazione di ispezione.

Applicazione principale dei prodotti dell'Assemblea del PWB

- Elettrodomestici
- Prodotti medici
- Prodotti automobilistici
- Prodotti industriali
- Prodotti di comunicazione (dispositivi di AVL/GPS/GSM)
- Prodotti elettronici di consumo
