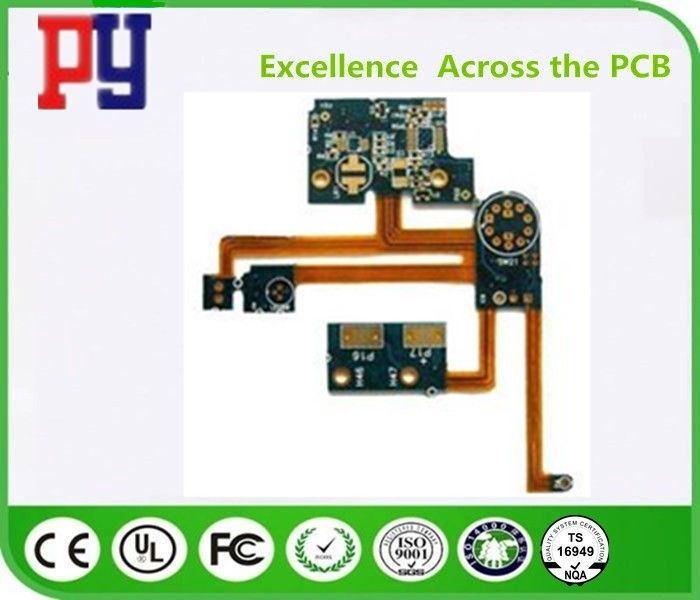

4 rifinitura di superficie senza piombo stampata rigida del Polyimide Fr4 dei circuiti di strato

PWB rigido della flessione

Introduzione di produzione

I circuiti stampato rigidi della flessione sono bordi che utilizzano una combinazione di tecnologie flessibili e rigide del bordo in un'applicazione. La maggior parte dei bordi rigidi della flessione consistono degli strati multipli dei substrati flessibili del circuito allegati ad uno o più bordi rigidi esternamente e/o internamente, secondo la progettazione dell'applicazione. I substrati flessibili sono destinati per essere in uno stato costante della flessione e solitamente sono formati nella curva flessa durante fabbricazione o l'installazione.

Le progettazioni rigide della flessione sono più provocatorie della progettazione di un ambiente rigido tipico del bordo, poichè questi bordi sono progettati in uno spazio 3D, che inoltre offre la maggior efficienza spaziale. Potendo progettare in tre progettisti rigidi della flessione di dimensioni può torcere, piegare e rotolare i substrati flessibili del bordo per raggiungere la loro forma desiderata per il pacchetto dell'applicazione finale.

Processo di produzione

Se producendo un prototipo rigido della flessione o le quantità di produzione che richiedono il montaggio rigido del PWB della flessione della larga scala e l'assemblea del PWB, la tecnologia è collaudata bene ed affidabile. La parte del PWB della flessione è particolarmente buona nel superamento delle edizioni del peso e dello spazio con i gradi di libertà spaziali.

L'attenta riflessione delle soluzioni flessione-rigide e una valutazione adeguata delle opzioni disponibili alle fasi iniziali nella fase di progettazione rigida del PWB della flessione restituiranno i benefici significativi. È critico il fabbricante rigido del PWB della flessione è compreso presto nel processo di progettazione assicurarsi che la progettazione e le parti favolose siano sia nella coordinazione che rappresentare le variazioni di prodotto finito.

La fase rigida di fabbricazione della flessione è inoltre più complessa e che richiede tempo che il montaggio rigido del bordo. Tutte le componenti flessibili dell'assemblea rigida della flessione hanno il trattamento completamente differente, incisione e processi di saldatura che i bordi rigidi FR4.

Applicazioni

Offerta flessibile rigida di PCBs una grande selezione delle applicazioni, variando dall'armamento militare e dai sistemi aerospaziali ai telefoni cellulari ed alle macchine fotografiche digitali. Sempre più, il montaggio rigido del bordo della flessione è stato utilizzato negli apparecchi medici quali gli stimolatore cardiaci per le loro capacità di perdita di peso e dello spazio. Gli stessi vantaggi per uso rigido del PWB della flessione possono applicarsi ai sistemi di controllo militari dell'arma e dell'armamento.
