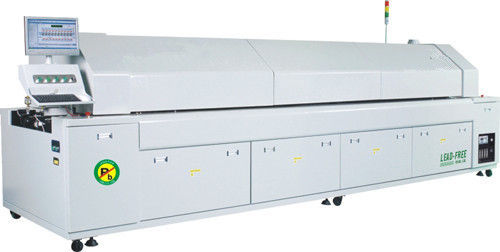

Forno senza piombo automatico di riflusso di 10 zone dell'attrezzatura dell'Assemblea di TOP8820N SMT
Contattimi gratis campioni e buoni.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xnome | forno di riflusso dell'azoto | Tensione | fase 380v/3 |
---|---|---|---|
trasportatore diretto | da sinistra a destra | Tempo di riscaldamento | min 15 |
Numero di modello | Forno E8 di riflusso del LED | Peso | 2100kg |
Capacità stimata | 35kw | ||
Evidenziare | dispenser a resina epossidica,Saldatrice di Wave |
Forno senza piombo automatico di riflusso di 10 zone dell'attrezzatura dell'Assemblea di TOP8820N SMT
Specifiche
1. Rispettoso dell'ambiente
2. risparmio energetico
3. nuova di zecca progettazione, sviluppata con qualità
4. operazione semplice
5. buon servizio di dopo-vendita
Forno senza piombo di riflusso GSD-L10
OGGETTI | SPECIFICHE |
Sistema di controllo | PC +PLC |
Riscaldamento/che si raffredda | 20 zona di raffreddamento di riscaldamento di zona 2 |
Lunghezza di zona del riscaldamento | 3250mm |
Gamma di temperature | Sala temperature-350°C |
Accuratezza di temperatura | ±1°C |
Tre temperature | ±2°C |
Raffreddamento | Raffreddamento forzato (sistema di raffreddamento brevettato) |
Dimensione del PWB | 50(W) -400MM (W) |
Un alto livello di trasferimento del PWB | 900±20mm |
Trasmissione | Cinghia a catena del rail&mesh |
Direzione di trasmissione | L→R (R→L) |
Velocità della trasmissione | 0-2000mm/min regolabile |
Vasta gamma delle note della pista | 50-500mm |
Larghezza netta | 460mm |
Protezione di interruzione di corrente | UPS |
Alimentazione elettrica | A3ø380V 50HZ |
Consumo di energia di lavoro normale totale/di potere | 6/82KW |
Dimensioni (l*w*h) | 5800mm (L)*1500mm (W)*1550mm (H) |
Peso | 2250KG |
Caratteristiche:
le finestre di l che azionano l'interfaccia è adottata e due metodi di controllo, compreso controllo del PC e controllo manuale di emergenza, sono destinati per assicurare la sicurezza del dispositivo.
il l il modo avanzato del riscaldamento risolve il problema dell'angolo morto che può sorgere quando la saldatura di riflusso.
la progettazione professionale della ruota di vento di l con velocità di salto stabile che efficacemente evita l'uguaglianza del vento quando il PWB sta essendo heated.so quanto a raggiunge un riscaldamento il più efficiente.
le regioni di l di temperatura differente adottano l'indipendente di circolazione l'uno dall'altro, con controllo indipendente di PID ed il metodo up/down di metodo di riscaldamento, in modo da assicurare l'accurato e perfino la temperatura della fornace e di grande capacità termica.
il l lo strato di conservazione del riscaldamento adotta il calore di alluminio del silicato di qualità che conserva il materiale, con velocità buon effetto di conservazione ed alto del riscaldamento. Prende 20min per riscaldare la temperatura di lavoro dalla temperatura ambiente.
il motore ad alta velocità ad alta temperatura di qualità di l è stabile corrente con la vibrazione leggera ed a basso rumore
il l la fornace è sollevato dal cilindro ed è sostenuto dalla barretta di sicurezza per assicurare la sicurezza e la convenienza.
il l Il PWB è livello non trasportato con frequenza variabile e la velocità e griglia sincrona e catena per assicurare la grande stabilità.
la ferrovia di guida speciale della lega di alluminio di qualità di l è adottata ed il sistema d'alimentazione del combustibile automatico assicura l'accuratezza di ricerca degli errori della ferrovia di cooperativa come pure della sua vita di uso.
la funzione di UPS di l è fornita per assicurare l'uscita normale del PWB dopo la rottura di potere e per evitare il danno.
il l il software ha funzione potente. Può misurare la temperatura del PWB online e può analizzare, conservare e stampare i dati e curvare di tanto in tanto.
il PC di l e lo SpA adotta il protocollo di PC/PP alla comunicazione a vicenda che assicura il funzionamento della stalla ed evita il sistema giù. Auto che individua e che mostra stato di lavoro del dispositivo.
il l ha applicato il raffreddamento a aria; PWB temperature≤60°C.
progettazione speciale della fodera della fornace di l, con buoni abilità e basso consumo energetico di conservazione di calore.
Caratteristiche di prodotto:
La macchina adotta il metodo di riscaldamento del bordo importato del riscaldamento con anche la temperatura e il efficency della compensazione dell'alto calore, è particolarmente adatto a venduto a delle componenti di BGA CSP.
La progettazione della ruota di vento di brevetto può assicurare che velocità del vento di velocità del vento possa essere regolata dalla conversione di frequenza.
Tutta la zona di temperatura applica i comandi didependent coercitivi di PID dei cicli e su e giù stile del riscaldamento, che rendono la temperatura del forno accurata con grande capacità termica.
Il riscaldamento è rapido, prende il calore del Ti di meno di 30 minuti dalla temperatura normale alla temperatura di lavoro.
Il potere dal motore ad alta velocità ad alta temperatura importato con alta qualità, vento caldo creato è stabile senza la vibrazione ed il rumore.
La copertura superiore del forno è sollevata dell'aspa, della cassaforte e del credibie elettrici.
Il trasportatore parallelo in fase delle catene e della maglia che adotta il punto meno regolamento della velocità.
La pista è fatta della lega di alluminio speciale con alta accuratezza di rigidità ed il sistema di riempimento lubrican a catena di intensitymauto.
Funzione spenta di protezione di UPS che assicura l'uscita normale del bordo del PWB senza danno dopo che il potere è disinserito.
Il sistema di controllo potente del software di programmazione, può individuare la temperatura online del PWB e può l'analisi, risparmi e scrivere a macchina
curve di dati.
Il protocollo di MODBUS è adottato in PC e la comunicazione dello SpA funziona stabile senza fermata del sistema.
Automaticamente il monitoraggio e visualizzare la condizione di lavoro del forno il parametro del forno possono essere modificati in qualsiasi momento.
Progettazione speciale della lega per saldatura, migliore risparmio di temperatura, consumo di energia più basso nello stesso campo.
Costringa il raffreddamento ad acqua rapidamente e perfino, la velocità può essere controllata dalla conversione di frequenza, nessuna temperatura rilegata che fa
punto saldato regolare e brillante.
Il flussometro dell'azoto gli permette di conoscere in qualunque momento il cambiamento continuo dell'azoto.
Rapidamente estraendo ossigeno ed incaricando dell'azoto che può fornire facilmente l'azoto di elevata purezza.
Anti tecnologia della perdita dell'azoto verticale per impedire la colatura dell'azoto.
TOP7720N di modello TOP8820N TOP1020N
Parte del riscaldamento dei parametri
Zona Top7/Bottom7 Top8 /Bottom8 Top10/Bottom10 del riscaldamento
Lunghezza 2625mm di zona del riscaldamento 3000mm 3750mm
Quantità Top2/Bottom2 di zona di raffreddamento
Sistema di trasportatore
Larghezza massima del tipo tipo 450mm della ferrovia del PWB della cinghia di 400mmMesh
Gamma di adeguamento della ferrovia 50-400mm
Direzione L→R (R→L) del trasportatore
Tipo di fissazione di ferrovia della parte anteriore della ferrovia riparata (opzione: Ferrovia posteriore riparata)
Maglia 880±20mm, Chain900±20mm di altezza di sollevamento
Tipo Chaim+Mesh del trasportatore
Velocità 300-2000mm/Min del trasportatore
Sistema di controllo
Fase 5 Wores (380V 50/60Hz) di potere 3
Il potere di inizia su 38Kw 45Kw 58Kw
Operazione Approx.10Kw Approx.12Kw Approx.15Kw
Min circa 20 di tempo di surriscaldamento
gamma di carattere ature-350℃ della stanza del controllo della temperatura
Controllo a circuito chiuso di PID del computer pieno del controllo della temperatura, azionamento di SSR
LCD PC+PLC del controllo della temperatura
Controllo della temperatura Accurcy ±1℃
PWB di distribuzione ±1-2℃ di errore di temperatura
Norma di metodo di raffreddamento: Tipo ad aria forzata (opzione: Acqua refrigeratore)
Allarme anormale impiegati (extri-alto/Supplemento-bassi) di AbnormalTemperature
Luce della torre dell'allarme caduta bordo: Riscaldamento giallo; Verde-normale; Rosso-anormale
Dimensione a macchina & peso
Peso approssimativo Approx.2000Kg Approx.2200Kg Approx.2500Kg
Dimensione (millimetro) L×W×H L49000×W1400×H1600 L5200×W1400×H1600 L6000×W1400×H1600
Volumi 10 dello scarico cubici/canale 180MM di min 2
Parti dell'azoto
Cambiamento continuo di /Nitrogen del sistema dell'azoto (RFN-820): densità dell'ossigeno 20-30m3/hour: 500-800ppm
Potere esterno del sistema di raffreddamento ad acqua: velocità di raffreddamento 3P: ≥6℃sec
