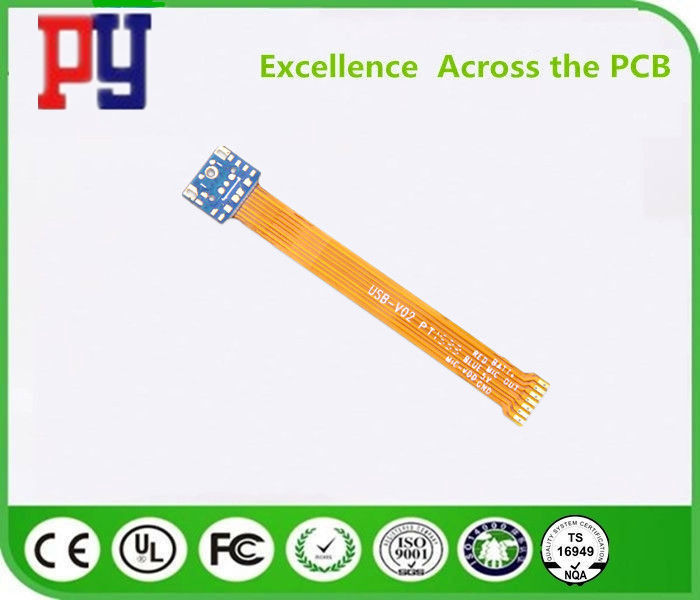

Spessore materiale 0.15mm della flessione del circuito stampato dell'alogeno a più strati rigido del PWB non

Luogo di origine La Cina
Marca PY
Certificazione ISO CE
Numero di modello Personalizzabile
Quantità di ordine minimo 1 PCS
Prezzo Negotiation
Imballaggi particolari Scatola di legno
Tempi di consegna 3-10 giorni
Termini di pagamento L/C, T/T, PAYPAL
Capacità di alimentazione 1000 PCS/MESE

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome del prodotto FPC Luogo d'origine La Cina
Esterno Scatola di cartone Dettagli d'imballaggio Interno: Sotto vuoto
Processo speciale ENIG Gamma di spessore 0.15mm
Caratteristiche Archivio di Gerber/PCB stato necessario Certificazione 100% E-test
Qualità Prova al 100% Qualità Prova al 100%
Garanzia 1 anno Garanzia 1 anno
Evidenziare

circuiti stampato rigidi della flessione

,

rigida circuiti stampati flessibili schede

Lasciate un messaggio
Descrizione di prodotto

 Assemblea del PWB e del PWB per servizio della Un-fermata con le componenti originali che conciliano il BOM.



IC ha importato da Digikey/Farnell ecc. • Sulla consegna di tempo.
• Cliente-messo a fuoco.
• Relazioni settimanali (WIP).


Valore

• Alta qualità coerente.
• Valutazione molto competitiva.
• Nessun sorprese.

Il nostro scopo è relazioni a lungo termine sviluppate con eccellenza di servizio di assistenza al cliente ed il nostro impegno alla consegna coerente di alta qualità, prodotti in modo competitivo valutati. Riconosciamo che il nostro maggior parte del bene importante è nostro cliente-noi funziona per voi.

Senta libero prego per inviare i RFQ per misurare la nostra competitività non obbligatoria. Accogliamo favorevolmente l'opportunità di essere di servizio.

I nostri clienti ci dicono che comprano da noi perché siamo AFFIDABILI. che possono contare su noi per fare che cosa ci diciamo basterà. È semplice quanto quello!

Spessore materiale 0.15mm della flessione del circuito stampato dell'alogeno a più strati rigido del PWB non 0

Descrizione


1. Il produttore professionista dell'assemblea del PWB e del PWB si è specializzato in PWB a un solo lato, PWB su due lati, disposizione a più strati del PWB, del PWB e progettazione ed assemblea del PWB


2. Tipo materiale: FR4, materiale dell'non alogeno, base di alluminio, base del bottaio, materiale ad alta frequenza, stagnola di rame spessa, 94-V0 (HB), materiale di pi, ALTO TG: SL S1000-2, ITEQ: IT180


3. Trattamento di superficie: HAL, oro di immersione, latta di immersione, argento di immersione, dito dell'oro, OSP, dito di HAL (oro di immersione, OSP, argento di immersione, latta di immersione) +Gold


Applicazione


I prodotti si applicano a una vasta gamma di industrie alta tecnologie come: LED, telecomunicazione, applicazione informatica, illuminazione, macchina del gioco, controllo industriale, potere, automobile e prodotti elettronici di consumo di qualità superiore, ect. Da lavoro e da sforzo all'introduzione sul mercato, dalle esportazioni assidui dei prodotti le contee dell'americano, del Canada, di Europa, in Africa ed altri paesi dell'Asia e del Pacifico



Capacità


  Prototipo di alta precisione Produzione alla rinfusa del PWB
Strati massimi 1-28 strati 1-14 strati
Linea larghezza MINIMA (mil) 3mil 4mil
Linea MINIMA spazio (mil) 3mil 4mil
Min via (perforazione meccanica) Bordo thickness≤1.2mm 0.15mm 0.2mm
Bordo thickness≤2.5mm 0.2mm 0.3mm
Bordo thickness>2.5mm Aspetto Ration≤13: 1 Aspetto Ration≤13: 1
Razione di aspetto Aspetto Ration≤13: 1 Aspetto Ration≤13: 1
Spessore del bordo Max 8mm 7mm
MIN 2 strati: 0.2mm; 4 strati: 0.35mm; 6 strati: 0.55mm; 8 strati: 0.7mm; 10 strati: 0.9mm 2 strati: 0.2mm; 4 strati: 0.4mm; 6 strati: 0.6mm; 8layers: 0.8mm
Dimensione del bordo di max 610*1200mm 610*1200mm
Spessore di rame massimo 0.5-6oz 0.5-6oz
Oro di immersione
Spessore placcato oro
Oro di immersione: Au, 1-8u»
Dito dell'oro: Au, 1-150u»
Oro placcato: Au, 1-150u»
Nichelato: 50-500u»

Spesso di rame del foro 25um 1mil 25um 1mil
Tolleranza Spessore del bordo Bordo thickness≤1.0mm: +/-0.1mm
bordo thickness>2.0mm di 1.0mm: +/--8%
Bordo thickness≤1.0mm: +/-0.1mm
bordo thickness>2.0mm di 1.0mm: +/--8%
Tolleranza del profilo ≤100mm: +/-0.1mm
100<> >300mm: +/-0.2mm
≤100mm: +/-0.13mm
100<> >300mm: +/-0.2mm
Impedenza ±10% ±10%
Ponte MINIMO della maschera della lega per saldatura  0.08mm  0.10mm
Tappo della capacità di Vias  0.25mm--0.60mm  0.70mm--1.00mm








Vantaggi


1. Fabbrica del PWB direttamente
2. sistema completo di controllo di qualità
3. prezzo competitivo
4. termine di consegna rapido di giro da 48hours.
5. certificati (ISO/UL E354810/RoHS)
6. 9 anni di esperienza di esportazione del servizio
7. Nessun MOQ/MOV.
8. alta qualità. Rigoroso con il AOI (ispezione ottica automatizzata), QA/QC, porbe volante, Etesting, ecc
